サポート材が剥がしにくい場合の対処方法

サポートが剥がしにくい場合の対処

サポート材を取り除くときに、このような↓症状はありませんか?

・ ガチガチにくっ付いている。
・ 割れてしまう。



この場合、さまざまな原因が考えられるため、順番に確認する必要があります。



本記事では、私の3Dプリンターのサポート経験を活かして、対処方法をまとめておりますので参考にして下さい。



そもそもサポートってなに?という方は、下記の記事を一読ください↓

関連記事

  3Dプリンターのサポート材の役割とは? 今回は、3Dプリンターでは当たり前のように使用される「サポート材」についてまとめます。   サポート材とはどのような意味でしょうか? なぜサポート材は必要なので[…]



動画でも対処方法をご紹介しています↓



サポートには2つのタイプがある

まずサポートには、2つのタイプあります。



① 同じ樹脂を使うタイプ

1つ目は、モデル部と「同じ樹脂」を使ってプリントするタイプです。



多くの3Dプリンターは、プリントヘッドは1つしかありません。そのため、モデル部とサポート部は「同じ樹脂」でプリントします。初心者でも使いやすく、精度が高いというメリットがありますので、ほとんどがこのタイプになります。

エッジニッパー MEN-115_サポートの説明



② 違う樹脂を使うタイプ

2つ目は、モデル部と「違う樹脂」を使ってプリントするタイプです。



プリントヘッドが2つある機械で使われます。水で溶けるサポート材のように、手では取り除くことのできない形状に向いていますが、難易度が高いというデメリットがあります。

サポート材

↑水溶性サポート材でプリントした例。



本記事では、①の「同じ樹脂」のタイプに言及してまとめていきます。



サポート材が剥がれにくい原因と対処

サポート材が剥がれにくい原因は、大きく分けて以下の4つがあります。



1. 部品不良によるもの
2. 調整不良によるもの
3.設定不良によるもの
4.樹脂によるもの



それぞれ順番に「原因と対処」をご説明していきます。



1.部品不良によるもの

まずは、部品が壊れていないかを2か所ほど確認します。



① ノズル不良

1つ目は、「ノズル不良を起こしていないか」を確認します。

Ender-3 S1_0.25mmノズル



ノズルからは、一定でバラツキのない量の樹脂を出し続ける必要があります。そうしないとモデル・サポート同士が不要に接着してしまいます。



そこでパージ(試し打ち)を行い、排出量を目視で確認します。少なすぎても多すぎてもNGです。または長期間ノズルを交換していない場合も注意が必要です。



高品質なノズルを購入することができますので、確認してみましょう。



② プラットフォームテーブル不良

2つ目は、「プラットフォームテーブルが、不良を起こしていないか」を確認します。



プラットフォームテーブルは「平面が保たれている」かつ「整備されている」必要があります。たとえばテーブル上に異物が残っていると、高さが不要に押し上げられてしまい、造形物は密着しやすくなります。



そのため、テーブルが「フラットになっているか?」「異物や破損はないか?」を確認し、必要に応じてシートを交換しましょう。



2.調整不良によるもの

機械を再調整することで、各段に良くなることがあります。



機械をしばらく使っていると、ハードウェアとソフトウェアの間で少しずつ「誤差」が生まれます。たとえば、各部品(ベルトやモーターなど)がゆるんだり、締めが甘くなってくると補正値との間でズレが生じてしまうのです。



本来は、ベルトやモーターの交換を先に行うべきですが、まずはキャリブレーション(再調整)で復旧するかを確認します。経験上、この段階で良くなることがほとんどです。



確認すべき項目例を2点ご紹介します。

① ノズルとテーブルのギャップを再調整する。
② 平面を再調整(オートレベリング)する。



この2点を解説していきます。



① ノズルとテーブルのギャップを再調整する

1つ目は「ノズルとテーブルの間隔」を再調整します。

ノズルとテーブルのギャップ調整



この調整項目は、「仕上がり具合」や「あらゆる不具合」を解消させることができます。クリアランスが出ない場合や、トラブル発生時は必ず行うようにしましょう。



また家庭向け3Dプリンターでは「普通紙」を使って調整を行うことがありますが、精度をだしたいのであれば、シックネスゲージを使うことをオススメします↓。



↓の記事では、Ender-3 S1の再調整のやり方をご紹介しているので参考にして下さい。

関連記事

Ender-3のノズル交換で、こんなお悩みはないでしょうか? ・ 失敗せずに交換したい。 ・ どんな工具が必要? ・ 交換後のキャリブレーション(調整のやり方)が不安。   上記のような疑問を解消しております[…]

【失敗しない】Ender-3のノズルを交換する方法



② 平面を再調整する

2つ目は「平面補正(オートレベリング)」を再調整します。

Ender-3 高さセンサー



最近の3Dプリンターには、テーブルの平面を補正するためのセンサーが取り付けられています。それにより高さに影響するトラブルを解消できる可能性があります。ほとんどのケースでオートレベリング(自動調整)してくれるので、気軽に行いましょう。



3.設定不良によるもの

ここからは、スライサーソフトの設定を見ていきます。



説明に入る前に、まずは「デフォルト(初期値)」のパラメーターでプリントしてみて下さい。それでも不具合が起きるのであれば、上記までにご紹介した内容を見直す必要があります。



それでも復旧が見込めない場合は、以下の4点の項目を確認してみて下さい。

① サポートの流量は適正か?
② サポート形状は適正か?
③ サポート充填率は適正か?
④ モデルとサポートの間隔は適正か?



調整項目4点を説明していきます。



① サポートの流量は適正か?

1つ目は「サポートの流量が適正になっているか」を確認します。



流量とは、ノズルから排出される量のことです。それを減らすことで、樹脂同士の密着を弱めることができます。スライサーソフトによっては「フロー」などのように名称が異なる場合があります。



下記は、サポート部を剥がせた場合と、残ってしまった場合の比較写真です。

サポートが残った画像

このように流量を減らすことで、剥がしやすさに違いがでます。



② サポート形状は適正か?

2つ目は「除去しやすいサポート形状になっているか」を確認します。



形状は、除去する上でとても大切な項目です。ポイントとなるのは「手で剥がしやすい形状はどれか?」ということになります。選択できる形状は、スライサーソフトによって異なりますが「線状」や「格子状」などを選ぶことができます。

充填形状_線状、格子状



結論としては、「線状」や「一直線」を選ぶことをオススメします。逆に避けた方が良いのは「格子状」や「ジャイロイド」「ハニカム」となります。



それだと「モデルの精度が出ないじゃん」と思われる方もいますが、近年のスライサーソフトには「サポートルーフ」や「高密度サポート」などのように精度をだす機能が搭載されています。



「サポートルーフ」を詳しく知りたい方は↓の記事をご覧ください。

関連記事

家庭向け3Dプリンター「Ender-3」で、こんな症状に困っていませんか? ・ サポートと接しているモデル部分が、荒れている。 ・ 1層目の仕上がりが良くない。   もしかすると「Creality Slicer[…]

サポートに接するモデルの底面をキレイにプリントする



③ サポート充填率は適正か?

3つ目は「除去しやすいサポート充填率になっているか」を確認します。



サポートの密度が多いと「強度が高く」なるので、手で除去することが困難になります。

サポート充填率の違い



そこで密度を10%~20%にして、「サポートルーフ」や「高密度サポート」などの機能を併用することをオススメします。



④ モデル部とサポート部の間隔は適正か?

4つ目は「モデル部とサポート部の間隔」を確認します。



なぜサポート部が手で剥がせるのかと言うと、モデル部とサポート部の間には「空白があるから」です。この空白を調整することで、剥がしやすくすることができます。



たとえば右下の写真は、間隔が無さ過ぎてサポートが剥がれない場合の例です。

サポート材が残った画像



もしPLAやABSであれば、およそ0.1mm~0.2mmの空白値があると良いでしょう。ただし以下の条件でその値は変わりますので、注意してください。

・ ノズル径
・ 樹脂の種類
・ 流量
・ 3Dプリンターの調整具合

など



4.樹脂によるもの

樹脂の種類によって、剥がしにくくなる場合があります。



フィラメントの樹脂の違いによって、吸着する具合に違いがあります。そのため、上記でご説明したスライサーソフトの調整値を変更する必要があります。



サポートが剥がしやすいフィラメント例としては「ABS」「PLA」「PC(ポリカーボネート)」などがあります。また反対に剥がしにくい例は「TPU(ゴム・エラストマー)」「PA(ナイロン)」「PP(ポリプロピレン)」などがあります。



よりカンタンに剥がす方法

もっと「カンタンに」「キレイに」剥がす方法があります。



それは「専用サポート材」を使うことです。

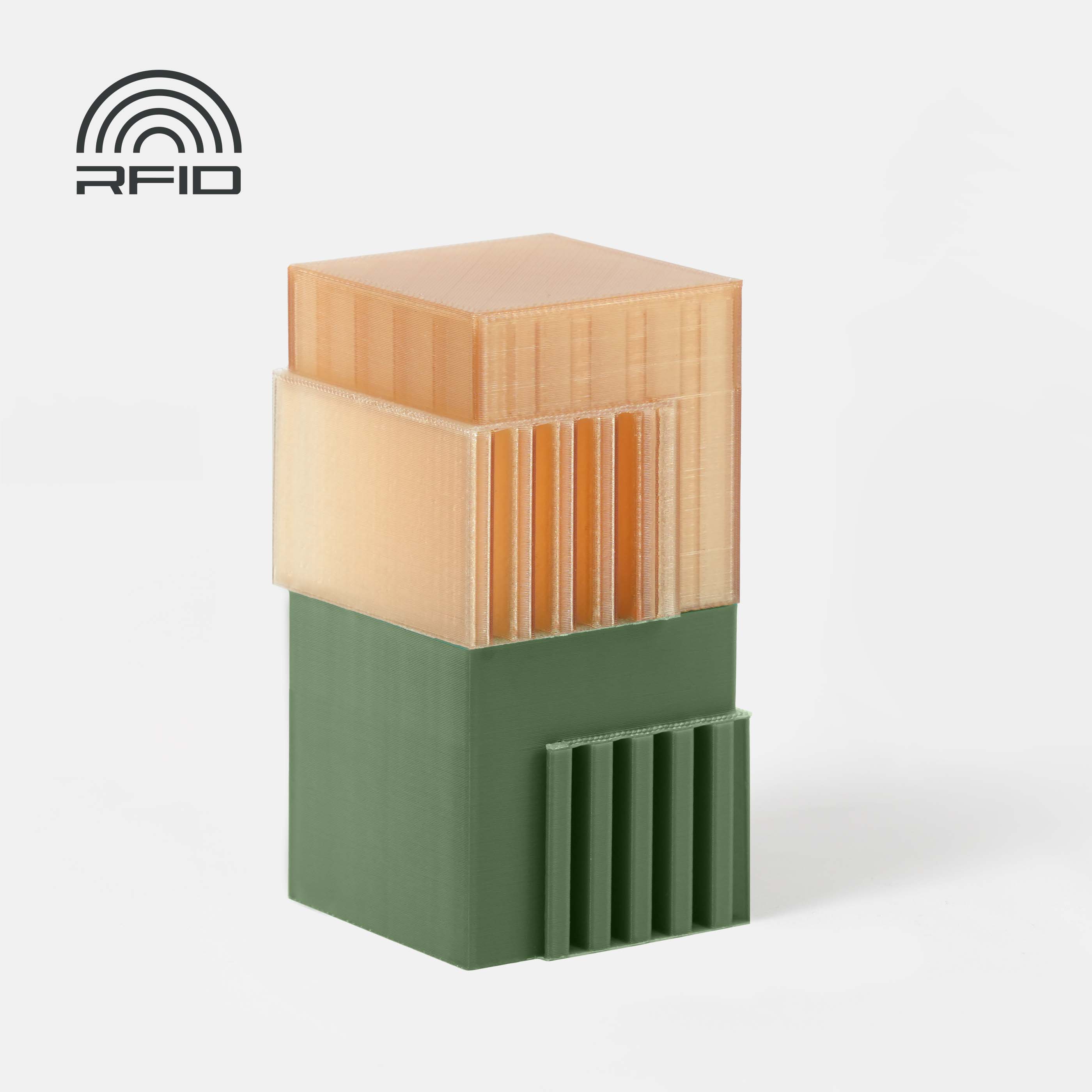

Bambulab PLA/PETG用サポート材
created by Rinker



専用サポート材とは「サポートのために開発されたフィラメント」のことです。主に2種類あり「水溶性サポート材」と「手で剥がせる専用サポート材」があります。

専用サポート材



水溶性サポート材は、水で溶けるPVAという成分が使われているフィラメントで、手では取ることができないような「複雑な形状」に向いています。ただし、湿気に弱いので、フィラメントの保管には十分気を付ける必要があります。

関連記事:水溶性サポート材を使ったら、かなりキレイに仕上がった



またもう一つの「手で剥がせる専用サポート材」は、手でカンタンに剥がすことができる上、モデルとの接点部は、メチャクチャキレイに仕上がります。

関連記事:手でカンタンに剥がせる「専用サポート材フィラメント」を使ってみた!



このどちらも、Bambulab A1のような、AMSを使った3Dプリンターを使うことをオススメします。



まとめ

原則的には「ハードウェアを調整」をした後に「ソフトウェアの調整」をしましょう。



今回の対処方法を、↓にまとめます。

項目 対処方法

サポートには2種類ある ① 同じ樹脂を使う場合(本記事ではこちらを解説)
② 違う樹脂を使う場合

部品不良によるもの ① ノズルの確認をする。
② プラットフォームテーブルの確認をする。
調整不良によるもの ① ノズルとテーブルのギャップ調整をする。
② 平面(オートレベリング)調整をする。
設定不良によるもの ① サポートの流量を確認する。
② サポート形状を確認する。
③ サポート充填率を確認する。
④ モデル部とサポート部の間隔を確認する。
樹脂によるもの 樹脂の種類によって、スライサーソフトの調整を行う。



サポート除去に便利な工具

いかにサポートを剥がしやすくしたとしても、手で除去するのには限界があります。



そこで私の経験上、あった方が良い工具というのを↓にまとめたので参考にして下さい。

関連記事

「サポート材の除去」について、こんなお困りごとはありませんか? ・ どんな工具があったらいいの? ・ 工具の選び方がわからない。   この記事では「サポートの除去に必要な工具」をご紹介しています。 &nb[…]

おすすめのサポート材除去に必要な工具
